在現(xiàn)代工業(yè)制造中，焊接質(zhì)量直接關(guān)系到產(chǎn)品的“生命”。小到手機芯片，大到飛機零部件，焊接不良輕則導(dǎo)致功能失效，重則引發(fā)安全事故。

江蘇粵科檢測作為專業(yè)第三方電子元器件失效分析機構(gòu)，配備金相顯微鏡、掃描電鏡（SEM）、能譜儀（EDS）、X-RAY檢測儀等尖端設(shè)備，為您揭開焊接失效的真相。

焊接不良失效試驗分析服務(wù)簡介

焊接不良失效分析是通過科學(xué)手段診斷焊接接頭斷裂、虛焊、冷焊等缺陷的根本原因。

在粵科實驗室，我們針對各類焊接失效問題——無論是手機軟板焊點脫落、汽車電子芯片虛焊，還是航天器件焊區(qū)腐蝕——提供從微觀結(jié)構(gòu)觀察、成分分析到力學(xué)性能驗證的全鏈條服務(wù)。

我們尤其擅長處理：

- 電子封裝中的BGA焊點開裂、芯片底部虛焊

- 汽車電子線束連接器的脆性斷裂

- 高可靠性場景（如醫(yī)療設(shè)備、儲能系統(tǒng)）的應(yīng)力腐蝕失效

為什么必須做焊接失效分析？目的與意義

1. 止損：從3.3%不良率到接近零缺陷的案例

某手機企業(yè)發(fā)現(xiàn)軟板元件焊接后脫落率高達3.3%，經(jīng)優(yōu)科檢測分析發(fā)現(xiàn)：

- 回流時間過長（70秒）導(dǎo)致金屬間化合物（IMC）粗化

- 焊盤金層過厚引發(fā)“金脆”

- 富磷層裂縫削弱結(jié)合力

通過優(yōu)化工藝參數(shù)（回流時間降至45~55秒）+ 鍍層管控，不良率趨近于零。

2. 失效分析的四大核心價值：

- 定位責(zé)任：區(qū)分材料缺陷、工藝失誤還是設(shè)計漏洞

- 預(yù)防事故：避免如電池焊接過熱爆炸等惡性事件

- 降低召回成本：早期分析費用不足返修的1/10

- 改進工藝：為焊接參數(shù)、材料選型提供科學(xué)依據(jù)

焊接不良的六大“殺手”及真實案例

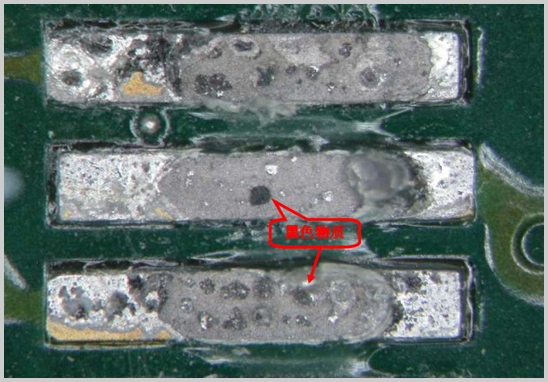

1. 虛焊/錫少缺陷

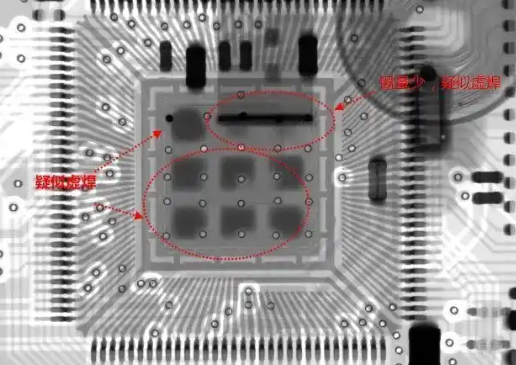

案例：某芯片底部焊接失效，X射線檢測顯示焊錫未融合，SEM證實IMC層致密性差（僅5μm），因錫膏厚度不足+加熱不充分導(dǎo)致。

2. 金屬間化合物（IMC）異常

- 過厚的（Ni,Cu)?Sn?層

- 脆性AuSn?相（“金脆”）

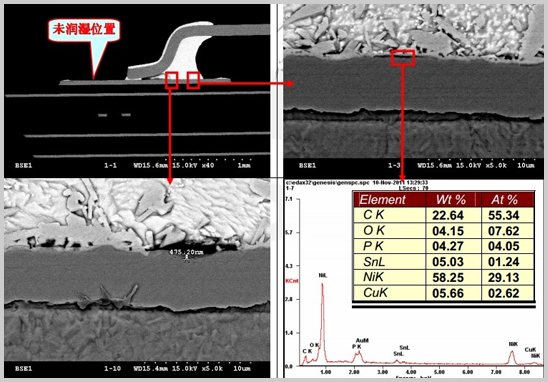

- Ni-Sn-P層（導(dǎo)致界面剝離）

3. 熱裂紋與偏析

案例：導(dǎo)板電阻焊安裝時斷裂。原因：高磷鍍鎳層在焊接時磷偏析，形成液態(tài)夾層和結(jié)晶裂紋。

4. 鍍層擴散污染

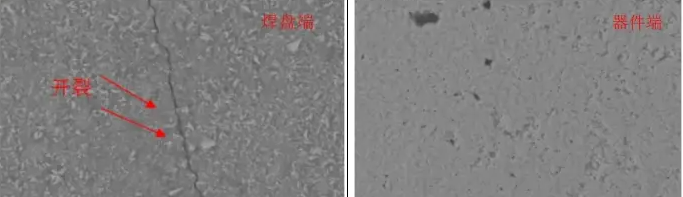

案例：FPC化鎳浸金焊盤開裂。鎳層預(yù)先存在裂縫，導(dǎo)致銅基材向焊料異常擴散，IMC脆化。

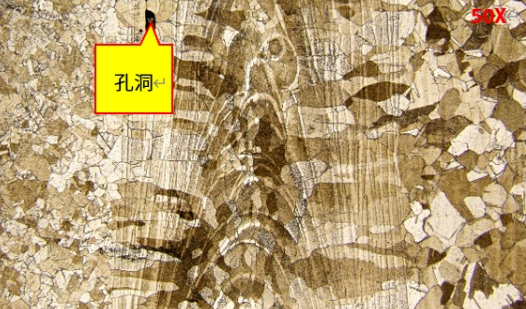

5. 氣孔與未熔合

案例：銅合金電子束焊件疲勞斷裂。因電子束功率過高+真空度不足產(chǎn)生氣孔，成為疲勞源。

6. 環(huán)境腐蝕失效

應(yīng)力腐蝕斷裂（如沿海設(shè)備中氯離子侵蝕焊點）——斷裂應(yīng)力甚至低于材料屈服強度的30%。

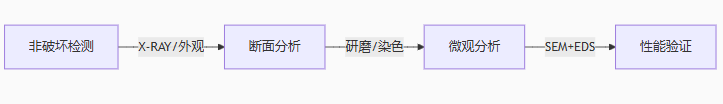

焊接不良失效試驗分析方法

1. 初篩雙雄

- X-RAY透視：快速定位空洞、橋接、錫少（精度0.5μm）

- 金相切片：觀察焊點剖面結(jié)構(gòu)（如IMC厚度、裂紋路徑）

2. 微觀偵探

- 掃描電鏡（SEM）：捕捉納米級斷口形貌（解理面、韌窩、海灘條紋等）

- 能譜儀（EDS）：分析微區(qū)成分（如磷偏析、氧污染）

3. 性能法醫(yī)

- 焊錫高度檢測：確認錫膏量vs器件間隙（例如芯片浮起高度需>0.1mm）

- 可焊性測試儀：量化引腳潤濕性能

- 力學(xué)試驗：剪切/拉伸力驗證失效強度

高頻焊接不良失效的五大產(chǎn)品及應(yīng)對方案

焊接不良失效試驗分析報告辦理流程

1. 委托受理

- 提供失效背景：不良現(xiàn)象、工藝路線、服役環(huán)境

- 寄送樣品（接受整機/局部焊點）

2. 深度分析

3. 成因驗證

- 模擬焊接參數(shù)（如調(diào)整回流曲線）

- 對比實驗復(fù)現(xiàn)失效

4. 報告交付

- 含失效機理圖解 + 責(zé)任判定依據(jù) + 改進方案

• 上一篇 :

  汽車變速器總成傳動效率試驗第三方檢測機構(gòu)

  2025-05-30
• 下一篇 :

  軍品二篩是什么意思？

  2025-06-03

在線留言

如果您對我司的產(chǎn)品或服務(wù)有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復(fù)！

姓名：

電話：

公司：

內(nèi)容：

驗證碼：

刷新
